Процессорный модуль «Pico-ITX»

Вычислительные гетерогенные модули (heterogeneous computing modules) - это компьютерные платформы, состоящие из различных процессоров и устройств, которые совместно используются для выполнения сложных вычислительных задач.

Такие модули могут включать в себя центральные процессоры (CPU), графические процессоры (GPU) и другие специализированные устройства, такие как Field-Programmable Gate Arrays (FPGA) и Digital Signal Processors (DSP).

Модуль вычислительный гетерогенный - «Pico-ITX»

Модуль вычислительный гетерогенный – «Pico-ITX» МРЦН.1339.Pico.01.000 (далее модуль) является законченным устройством в формфакторе Pico ITX и нацелен для работы с классическими и нейросетевыми алгоритмами в равной степени.
Модуль базируется на однокристальном SoC 1892ВА018, коммерческое название «СКИФ», от НПЦ «Элвис»  представляющей собой четырёхъядерный процессор архитектуры Arm A53 с максимальной частотой до 2 ГГц дополненный DSP сопроцессором Elcore-50, модулем цифрового радио и прочими стандартами интерфейсами, характерными для такого процессора.
Модуль работает под операционными системами семейства Linux. На текущий момент проверена совместимость модуля с операционными системами AltLinux, RedOS.
Модуль поставляется в двух исполнениях: с термопакетом и без него.
Модуль вычислительный гетерогенный - «Pico-ITX»

Основные характеристики модуля:

  • российский процессор 1892ВА018 СКИФ, ядро: 4xА53, блок ИИ (DSP+NPU): 1,2 TOPS
  • ОЗУ: 8 Гбайт
  • ПЗУ: от 16 Гбайт
  • интерфейсы: Ethernet 1000/100/10, 2хM.2, 4хDIO, 2x USB; RS-485, RS-232, CAN, HDMI, eDP, 2xCSI-2
  • энергопотребление:
  • ОС: Altlinux, RedOS

Основные сферы применения модуля:

  • рабочие станции начального уровня
  • тонкие клиенты
  • банкоматы
  • торговые терминалы
  • беспилотные аппараты

Спецификация модуля «Pico-ITX»

Спецификация модуля «Pico-ITX»

Модуль предназначен для использования в качестве вычислительного седства для следующих устройств: рабочие станции, тонкие клиенты, банкоматы, торговые терминалы и т.д.

Общие характеристики



Габариты

100×72×21 мм / 112×79×35 мм

Процессор

СКИФ, Arm7, 4хA53, 2 ГГц+ DSP Elcore-50, 1 TOPS

Операционная система Linux

RedOS, AltLinux, пользовательская Linux

Питание

12 В, 1,5 А*

Охлаждение

Пассивное

Рабочий диапазон температур

От -10 до +70 °С

Память



RAM (DDR4, на плате)

8 (2x4) ГБ

eMMC, на плате

16 Гбайт

qSPI (загрузчик)

16 Мбайт

Сеть



Ethernet 1000Mb

1

Wi-Fi (M.2 модуль)

1

Видео интерфейсы



HDMI, 1.4

1

eDP, 30pin

1

VGA (DB15)

1

Прочие интерфейсы



m.2 2280 KEY-M (SSD)

1

m.2 2230 KEY-AE (Wi-Fi, модем)

1

Слот MicroSD

1

USB 2.0

0

USB 3.0

2

Audio (stereo+mic)

1

DIO (Opto DIO)

4

I2C

1*

CAN 2.0B

1

MIPI-CSI-2 (15 pin)

2

RS-485

1

RS-232 (DB9)

1

JTAG

1

Аппаратное отключение камеры и звука

Да

Вхождение в реестр по ПП 719

Да

Расположение интерфейсов на плате модуля:

Расположение интерфейсов на плате модуля:

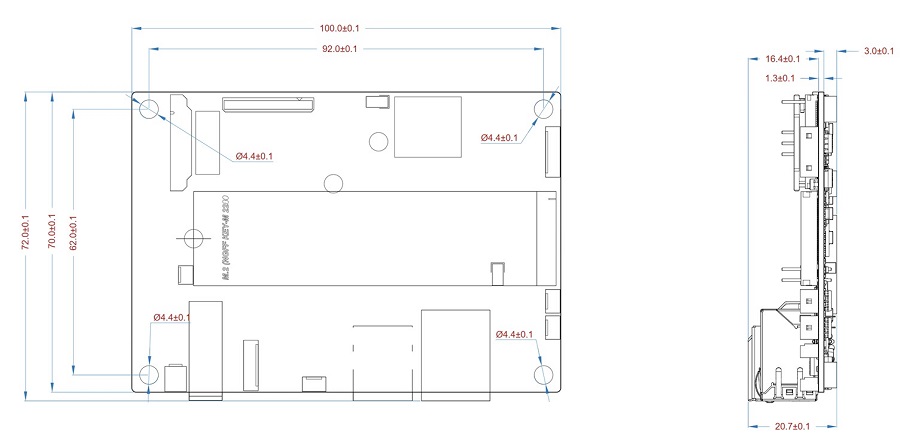

Габаритный чертеж модуля:

Габаритный чертеж модуля:

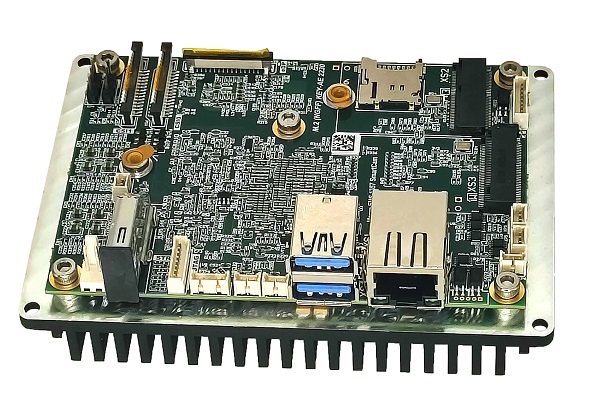

Исполнение вычислительного гетерогенного модуля - «Pico-ITX» с термопакетом

Исполнение вычислительного гетерогенного модуля - «Pico-ITX» с термопакетом

Серийное производство процессорных модулей «Pico-ITX» запланировано на начало 2024 года.
