Промышленный SoM модуль – MG-RK3568

SoM (System on Module) - это миниатюрные промышленные модули, которые объединяют в себе все необходимые компоненты, необходимые для функционирования определенной системы. Они являются своего рода "мозгами" устройства, их можно рассматривать как уменьшенные версии полноценных компьютеров.

SoM модули позволяют значительно упростить процесс разработки и сократить время до выхода на рынок. Они также обладают более высокой надежностью и безопасностью в использовании, так как разработчики не должны беспокоиться о сборке и тестировании всех компонентов сами.

Миниатюрный промышленный SoM модуль на основе производительно процессора последнего поколения компании Rockchip - RK3568J Quadcore ARM

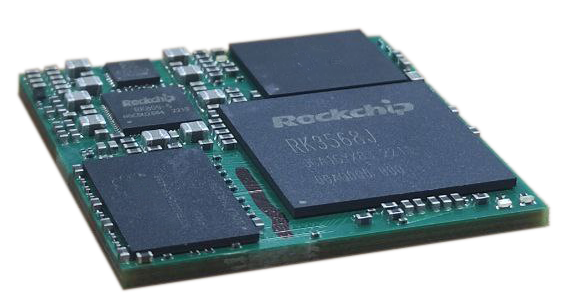

MG-RK3568 – сверхминиатюрный (35 × 35 мм) промышленный SOM на основе производительного процессора последнего поколения компании Rockchip – RK3568J Quadcore ARM Cortex-A55. Модуль MG-RK3568 может  быть успешной альтернативой для SOM, выполненных на процессорах i.MX6(8).

Модуль выполненный на RK3568J хорошо себя проявляет в условиях многозадачности и оптимально подойдет для мультимедийных применений.

Важным преимуществом модуля MG-RK3535 является его одностороннее исполнение для SMT монтажа на плату-носитель без разъёмных соединений, что обеспечивает надёжное вибростойкое соединение и эффективный теплоотвод. Благодаря компактным габаритам, энергопотреблению от 5 мА, наличию двух интерфейсов 1Gbit Ethernet RGMII, трёх CAN и высокоскоростных интерфейсов PCIe 3.0 и 2.1, целесообразно применение MG-RK3568 в промышленных устройствах, где требуется непрерывная передача и обработка большого объёма данных. Наличие интерфейсов MIPI CSI-2, DSI, LVDS, DisplayPort, HDMI совместно с кодеками H.265/264 позволяет SOM MG-RK3568 стать основой любой сложной системы с камерами и дисплеями.

SoM модуль MG-RK3535 достуен для заказа.

Основные характеристики SoM модуля MG-RK3568:

• Процессор: Rockсhip RK3568J
• Процессорные ядра: Quad Cortex - A55®
• ОЗУ: от 512 МБ до 4 ГБ LPDDR4 32-бит
• Flash: от 2 до 8 ГБ eMMC
• Мультимедиа: аппаратный кодек 1080p60 H.265/H.264, аппаратный декодер 4K60 H.265/H.264
• Графический процессор: Mali G52-2EE
• NPU: до 1 TOPs, с поддержкой TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet
• Интерфейсы:
  • PCIe 3.0 2-lane, внешний опорный тактовый
  • генератор
  • SATA3/PCIe 2.1 1-lane, внешний опорный тактовый генератор
  • 2x 1Gb Ethernet (RGMII)
  • 3x CAN
  • 1x USB 3.0 HOST
  • 1x USB 3.0 OTG
  • 4x UART, 3x I2C, 3x SPI
  • SDIO 3.0
• Операционная система: Linux – Buildroot, bootloader – U-Boot
• Питание: 3,3…5 В DC
• Диапазон рабочих температур: -40…85 °C
• Габаритные размеры (Д×Ш×В): 35 × 35 × 2,6 мм

Расположение выводов модуля MG-RK3568:

Особенности SoM модуля:

• SMD исполнение модуля обеспечивает надёжное вибростойкое соединение
• возможность установки радиатора для постоянной работы в условиях высоких температур
• малые габариты: 35×35×2,6 мм (5,6 мм с радиатором)
• низкое энергопотребление: от 5 мА
• медиа интерфейсы: HDMI, DP, LVDS, DSI, 2xMIPI-CSI-2
• инструменты для работы с видео: H.265 кодек/декодер + сопроцессор Mali G52-2EE
• промышленные интерфейсы: 2x 1Gbit RGMII, PCIe 2.1, PCIe 3.0, 2x USB3.0, 3x CAN
• индустриальный температурный диапазон: -40...+85°С

Применение SoM модуля:

• промышленная автоматизация
• медицинские приборы
• электроника для транспорта
• обработка потокового видео
• промышленные ПК
• промышленный IoT

Блок-диаграмма процессора RK3568J Quadcore ARM:
